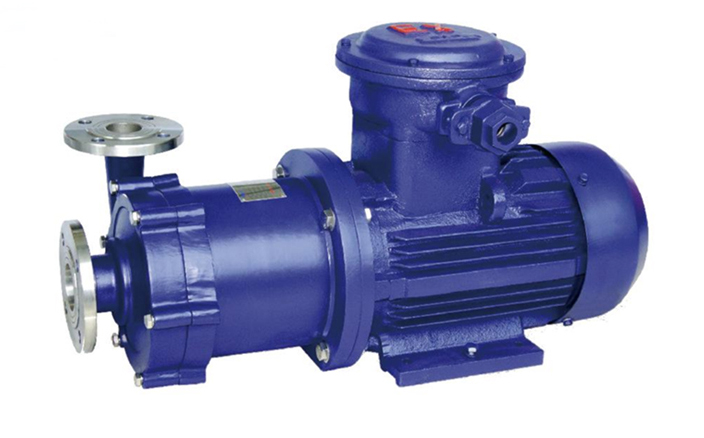

CQ型不銹鋼磁力泵

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們





?

一、產品介紹

CQ型不銹鋼磁力泵是利用磁力耦合力傳遞扭矩的泵型，當電機帶動外磁鋼時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。

二、設計特點

CQ型不銹鋼磁力泵為國內運用時間較早，運用范圍較廣的泵型之一，其結構簡單、易維護、體積小、運行穩定、噪音低、性價比高。同時基于我公司多年的改進和優化、新材料的運用，解決了老款磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能提升明顯。

三、運用領域

泵的過流部件采用不銹鋼（304、316L、特種金屬）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的可靠選擇。特別是貴重、稀有、易燃易爆、有毒、溶劑類液體的輸送。

四、易損件明細



序號	易損件名稱	說明
1	葉輪口環	易損件作為運動部件及摩擦部件，定期的保養及維護可以極大的提高整機使用壽命。 24小時開機的工況，建議每1500小計檢查一次。經常開關機的工況，建議每月檢查一次。長期停機后再開機的工況，建議開機前檢查一次。
2	滑動軸承
3	靜環
4	泵軸

五、型號意義

CQ50-25A
CQ	不銹鋼磁力驅動泵	A	定制型
50	泵進口法蘭為DN50	25	揚程25m

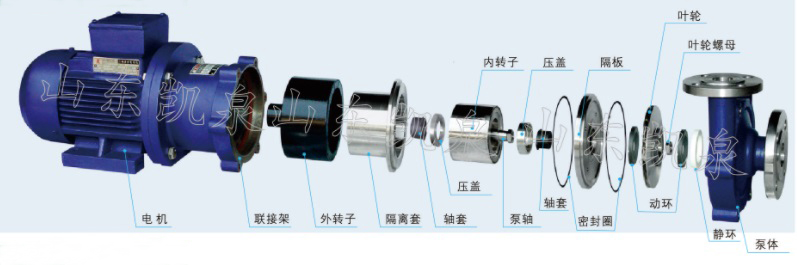

六、零件示意圖





七、性能表





序號	型號	口徑		流量		揚程	電機功率	電壓	材質
		進口	出口	（m³/h）	（L/min）	（m）	（kw）	（V）
1	CQ16-8	16	12	1.5	25	8	0.18	220/380	304不銹鋼
2	CQ20-12	20	12	3	50	12	0.37	220/380
3	CQ25-15	25	20	5.4	90	15	1.1	380
4	CQ32-15	32	25	6.6	110	15	1.1	380
5	CQ32-25	32	25	4.8	80	25	1.1	380
6	CQ32-32	32	25	3	50	32	2.2	380
7	CQ40-20	40	32	10.8	180	20	2.2	380
8	CQ40-32	40	32	11.5	192	32	4	380
9	CQ50-25	50	40	14.4	240	25	4	380
10	CQ50-32	50	40	13.2	220	32	4	380
11	CQ50-50	50	32	7.8	130	50	5.5	380
12	CQ65-25	65	50	16.8	280	25	5.5	380
13	CQ65-35	65	50	25	417	35	7.5	380
均可定做工程塑料、316L等材質

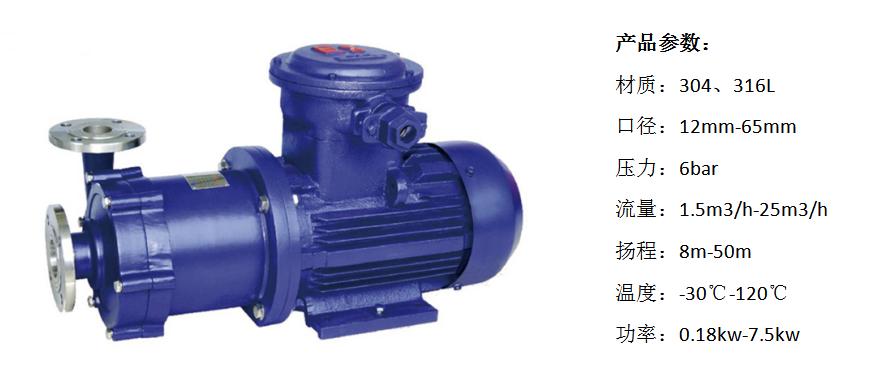

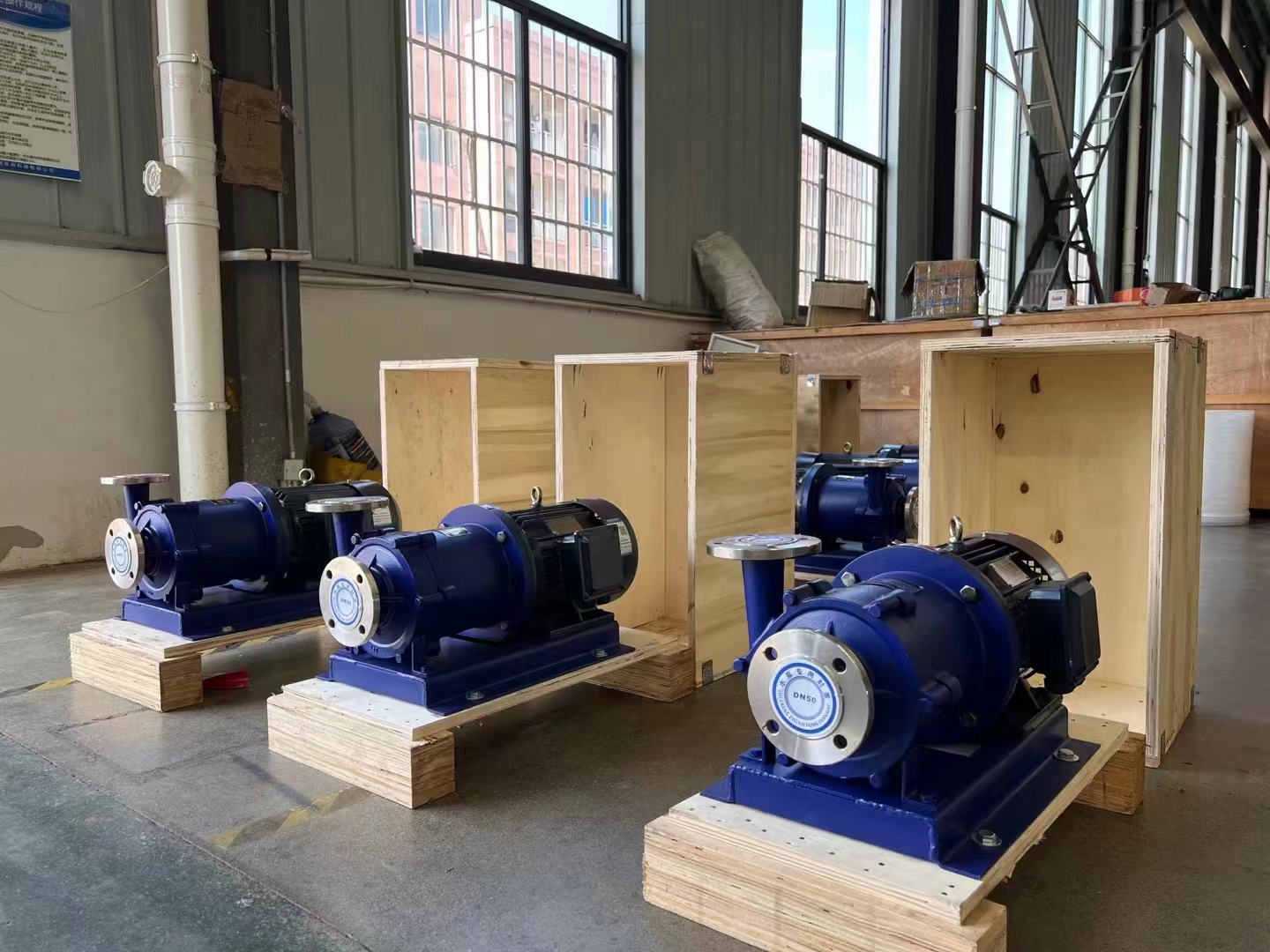

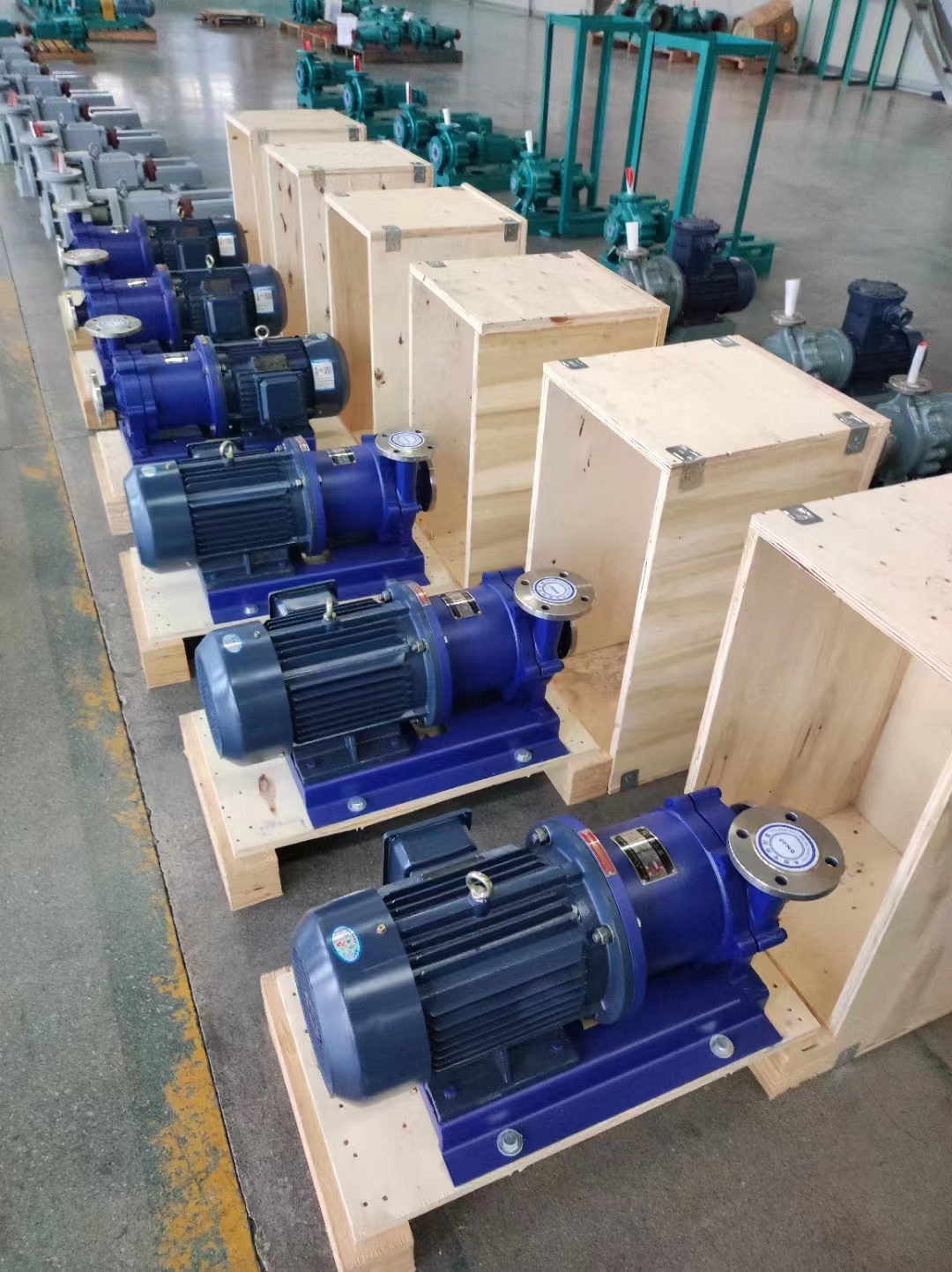

八、產品實拍















九、實用案列

十、生產流程
